Name: TERMINALES DE PIN SIN AISLAMIENTO (DIN 46230)
Brand: Jeesoon Terminals Co., LTD.
SKU: null

Terminales de clavija sin aislamiento (Din 46230)

1. MATERIAL DEL TERMINAL: COBRE
2. COSTURA SOLDADA
3. REVESTIMIENTO: ELECTROESTAÑADO

Producto anterior | Siguiente producto

Seleccionar todo

Reiniciar

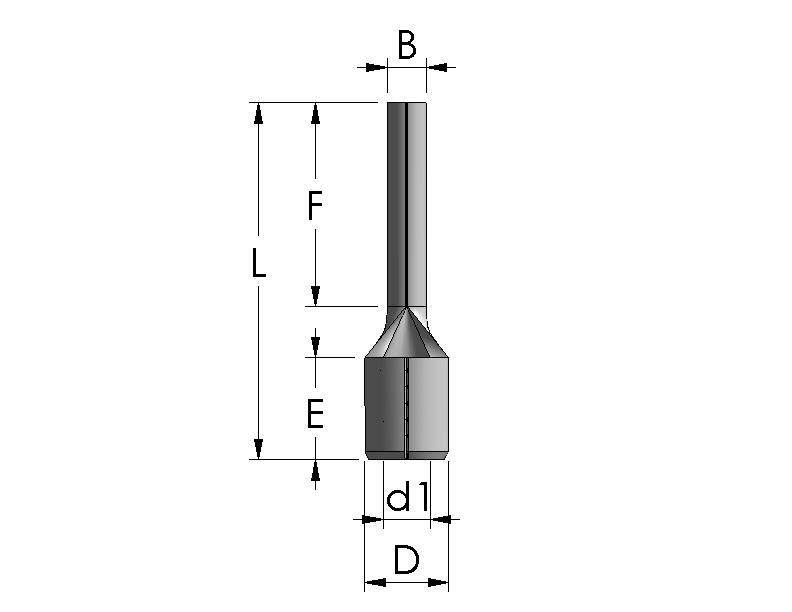

RANGO DE CABLES AWG / mm²	NÚMERO DE ARTÍCULO	UL	B (mm)	Largo (mm)	F (mm)	E (mm)	Diámetro (mm)	d1 (mm)	t (mm)
22~16 0.5~1.5	DPT8-1NB	★	1.90	13.50	6.0	5.0	3.50	1.60	0.80
22~16 0.5~1.5	DPT10-1NB	★	1.90	15.50	8.0	5.0	3.50	1.60	0.80
22~16 0.5~1.5	DPT12-1NB	★	1.90	17.50	10.0	5.0	3.50	1.60	0.80
22~16 0.5~1.5	DPT13-1NB	★	1.90	18.50	11.0	5.0	3.50	1.60	0.80
22~16 0.5~1.5	DPT17-1NB	★	1.90	22.50	15.0	5.0	3.50	1.60	0.80
16~14 1.5~2.5	DPT8-2NB	★	1.90	13.50	6.0	5.0	4.10	2.30	0.80
16~14 1.5~2.5	DPT9-2NB	★	1.90	14.50	7.0	5.0	4.10	2.30	0.80
16~14 1.5~2.5	DPT10-2NB	★	1.90	15.50	8.0	5.0	4.10	2.30	0.80
16~14 1.5~2.5	DPT12-2NB	★	1.90	17.50	10.0	5.0	4.10	2.30	0.80
16~14 1.5~2.5	DPT13-2NB	★	1.90	18.50	11.0	5.0	4.10	2.30	0.80
16~14 1.5~2.5	DPT17-2NB	★	1.90	22.50	15.0	5.0	4.10	2.30	0.80
16~14 1.5~2.5	DPT18-2NB	★	1.90	23.50	16.0	5.0	4.10	2.30	0.80
12~10 4~6	DPT10-6NB	★	2.70	16.50	8.0	6.0	5.80	3.60	1.0
12~10 4~6	DPT12-6NB	★	2.70	18.50	10.0	6.0	5.80	3.60	1.0
12~10 4~6	DPT13-6NB	★	2.70	19.50	11.0	6.0	5.80	3.60	1.0
12~10 4~6	DPT17-6NB	★	2.70	23.50	15.0	6.0	5.80	3.60	1.0
8 10	DPT12-10NB	★	4.30	22.0	12.0	8.0	7.0	4.50	1.10
6 16	DPT13-16NB	★	5.50	26.0	13.0	10.0	8.50	5.80	1.20
4 25	DPT15-25NB	★	6.80	33.50	15.0	13.50	10.80	7.50	1.50
2 35	DPT20-35NB	★	8.0	40.50	20.0	16.0	12.60	9.0	1.60
1/0 50	DPT20-50NB	★	9.50	45.0	20.0	19.0	15.0	11.0	1.80
2/0 70	DPT25-70NB	★	11.0	55.0	23.50	24.0	17.50	13.0	2.0
3/0 95	DPT25-95NB	★	12.50	55.0	23.50	24.0	20.50	15.0	2.50
